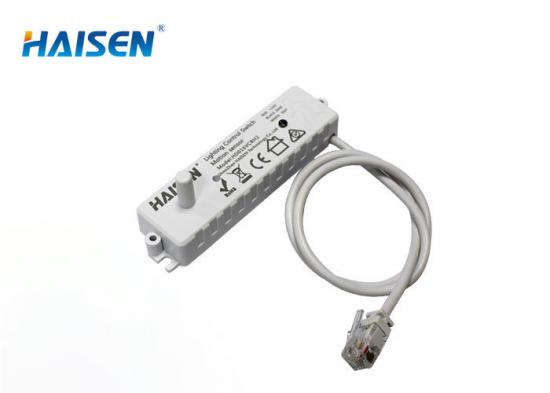

Sensore a microonde da 5,8 GHz 12 V CC con antenna a stelo e 9 DIP switch

Sensore di movimento compatto da 12 V CC, sensore a microonde da 5,8 GHz, antenna a stelo, 9 DIP switch

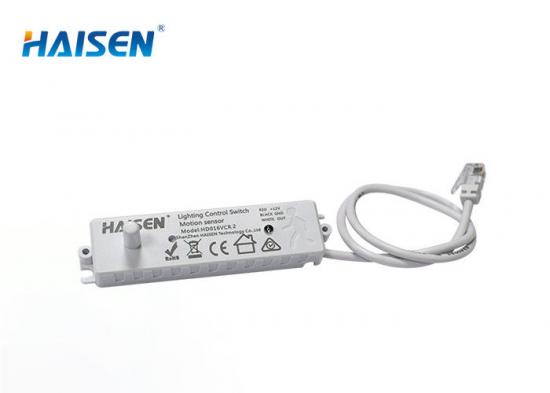

HD016VCRH 2 è un modello super compatto e sottile Sensore di movimento a microonde da 12 volt CC con antenna a stilo per una facile installazione all'interno della luce LED. Rilevatore di movimento con dimmerazione 1-10 V con DIP switch per impostare tutti i parametri e supportare anche le impostazioni del telecomando.

Caratteristiche:

1. Tensione di funzionamento 12VDC con funzione di oscuramento 1-10V

2. Accende/spegne automaticamente la luce LED quando rileva un movimento o nessun movimento.

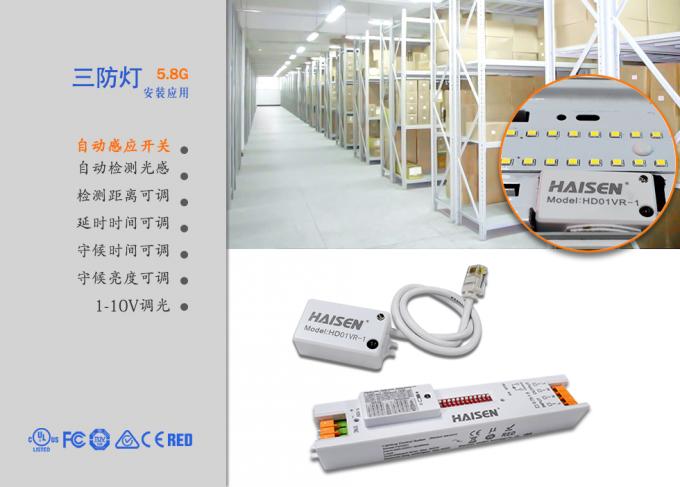

3. Con modulo antenna a stelo, facilmente installabile all'interno di tri-proof e luce lineare con un foro molto piccolo

4. 5 anni di garanzia

5. Grazie ai 9 tasti DIP switch, offre più opzioni per il tempo di attesa, l'area di rilevamento, il periodo di standby, il livello di oscuramento in standby e la soglia di luce diurna.

6. Spegnere la luce o abbassare l'intensità luminosa al 10%, 20% e simili quando non ci si muove per risparmiare energia e contribuire alla sostenibilità.

7. IP20

8. Certificato CE/RoHs

Specifiche:

ON/OFF Sensore di luce diurna Area di rilevamento Tempo di mantenimento Garanzia 5 anni

periodo di stand-by, oscuramento in stand-by

livello

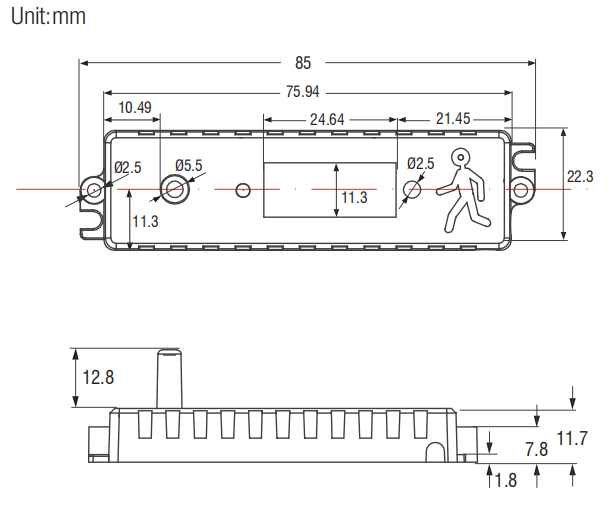

Dimensioni:

L'antenna a stelo garantisce un rilevamento affidabile, evitando falsi allarmi quando il sensore è integrato nella parte posteriore della piastra metallica a LED.

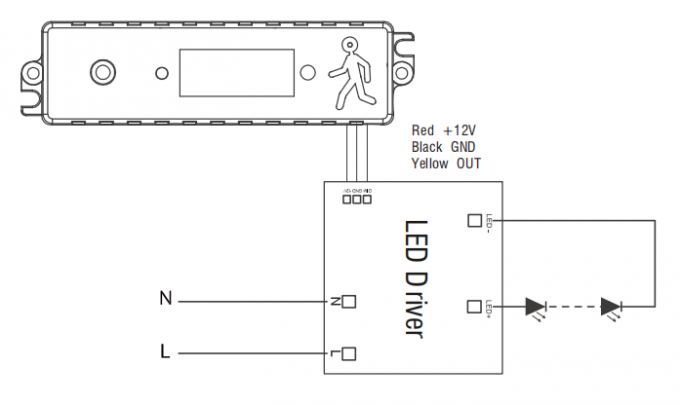

Schema elettrico:

Tre linee di controllo da collegare al driver LED:

ROSSO è per la connessione con +12V

NERO è per la connessione con GND

GIALLO è per la connessione con OUT

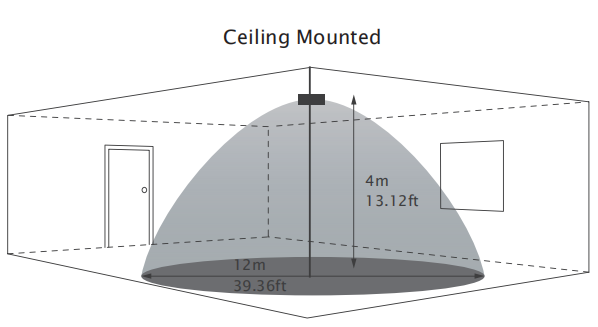

Copertura di rilevamento:

La portata massima di rilevamento sarà di 12 m/39,36 piedi per il montaggio a soffitto con un'altezza massima di montaggio di 2,5-4 m/8,2-13,12 piedi.

Impostazioni dip switching:

Area di rilevamento (sensibilità)

In quest'area verrà rilevato il movimento che potrà attivare il sensore.

L'area di rilevamento del 100% è anche nota come elevata sensibilità.

Tempo di attesa

Il periodo di luce

mantenendo il 100% di luminosità dopo aver spostato gli oggetti

abbandonare l'area di rilevamento.

Soglia di luce diurna

*Disattivato significa che il sensore di luce diurna non funziona.

Il sensore accenderà la luce non appena verrà rilevato un movimento, indipendentemente dal livello di luce ambientale.

Definizione dell'ambiente luminosità; solo quando la luminosità ambientale è inferiore alla quantità di lux specifica preimpostata, il sensore funzionerà; quando è preimpostato come "disabilitato", il sensore funziona ogni volta che rileva un movimento indipendentemente dall'ambiente luminosità.

Periodo di standby

Periodo in cui la luce mantiene un'emissione luminosa bassa prima di spegnersi completamente. Quando è preimpostata su "∞", la luce mantiene sempre un'emissione luminosa bassa se non si verifica alcun movimento nell'area di rilevamento e non si spegne.

Livello di oscuramento in standby

Definizione di bassa potenza nel periodo di standby.

Può penetrare la maggior parte dei materiali come vetro, plastica e simili, ma anche il metallo, il che lo rende ampiamente utilizzato per plafoniere/luci a prova di esplosione e pannelli luminosi in diverse occasioni come parcheggi, produzione, settori industriali e così via.
