Sensore di movimento a microonde con antenna a stelo con interruttore DIP e funzione ON/OFF, dimensioni compatte

Interruttore DIP sulla funzione di accensione/spegnimento dell'antenna anteriore Sensore di movimento a microonde

Caratteristiche:

1. Controllo ON/OFF automatico quando viene rilevato un movimento.

2. Funzione luce diurna per mantenere la luce spenta con luminosità sufficiente anche quando si rileva un movimento.

3. Intervallo di rilevamento, tempo di mantenimento e soglia di luce diurna opzionali.

4. Impostazione dell'interruttore DIP nella parte anteriore.

5. Dimensioni compatte del rivestimento adatte alla luce Tri-Proof.

6. Avvolgimento e srotolamento per una facile installazione.

7. IP 20 con 5 anni di garanzia.

8. Certificato RoHS / SAA / CE.

Descrizione del prodotto

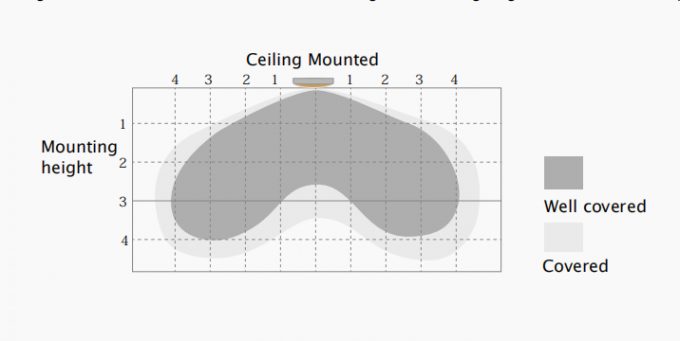

Campo di rilevamento

Questa cifra indica la distanza massima all'altezza di montaggio più elevata con una sensibilità del 100%.

Altezza di installazione tipica 2,5-4 m.

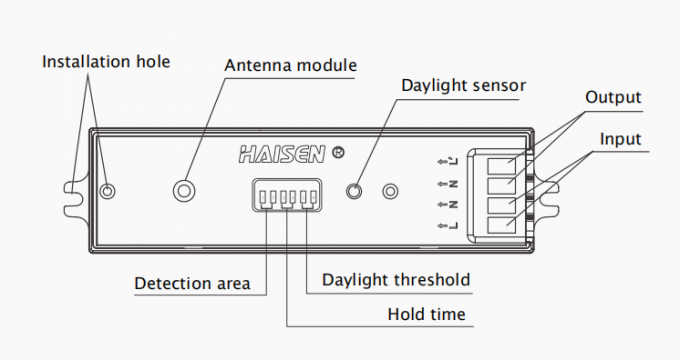

Struttura meccanica

Con sei poli DIP switch per impostare tutti i parametri.

Con quattro poli per un facile collegamento al driver LED e all'alimentatore.

Terminale a morsetto collegabile a 4 poli (L, N, N, L') per Cavo da 1,5 mm².

Dotato di due fori di installazione, si fissa facilmente all'apparecchio di illuminazione per l'utente finale.

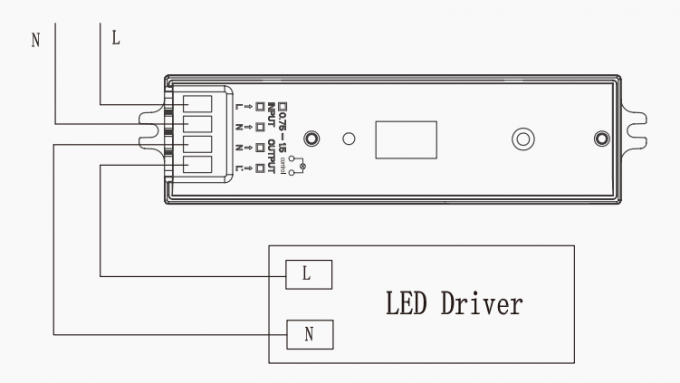

Schema elettrico

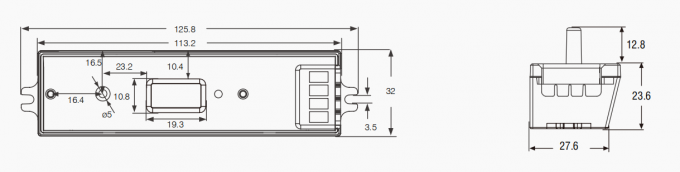

Dimensioni (mm)

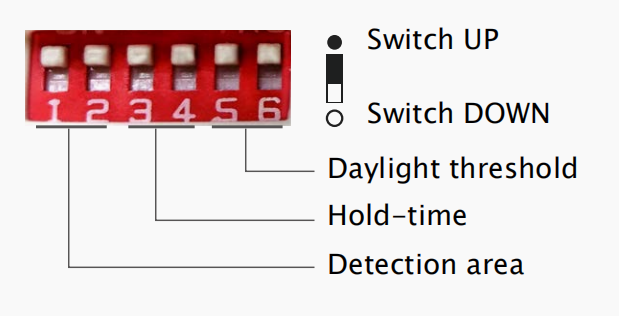

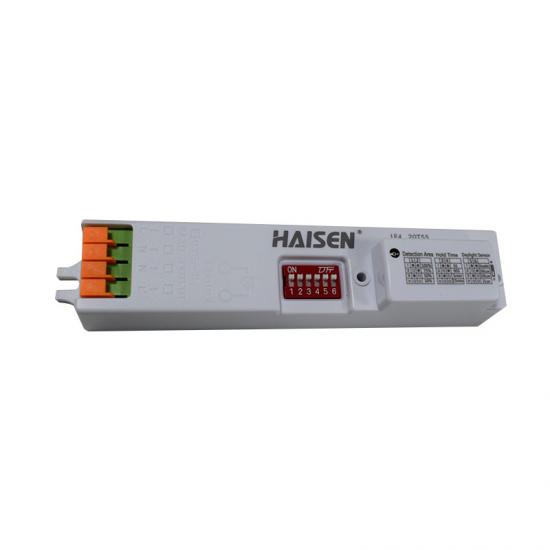

Impostazione dell'interruttore DIP

Area di rilevamento:

In quest'area, il movimento verrà rilevato e potrà attivare il sensore; l'area di rilevamento al 100% è nota come elevata sensibilità.

Tempo di attesa:

Periodo in cui la luce mantiene il 100% di luminosità dopo che gli oggetti in movimento hanno lasciato l'area di rilevamento.

Soglia di luce diurna:

Definizione della luminosità ambientale; il sensore funzionerà solo quando la luminosità ambientale è inferiore alla quantità di lux specifica preimpostata; quando è preimpostato su "disattivato", il sensore funziona ogni volta che rileva un movimento, indipendentemente dalla luminosità ambientale.

Demo dell'applicazione

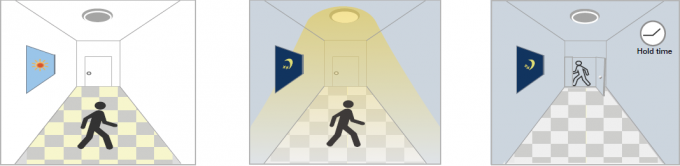

1. Funzione di accensione/spegnimento automatico:

La luce si accende quando rileva un movimento e si spegne quando le persone se ne vanno di notte. Applicazioni: corridoio, scale.
La soglia di luce diurna è impostata su "2lux, 10lux, 50lux"

Con sufficiente luce diurna, Con luce diurna insufficiente, Dopo l'ultimo rilevamento e
anche quando viene rilevato un movimento, quando viene rilevato un movimento, la luce si accende. il tempo di attesa attuale
la luce rimane SPENTA. trascorso, luce SPENTA.

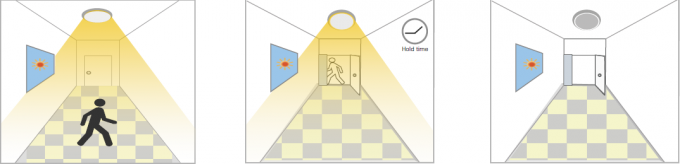

2. Nessuna funzione di luce diurna
La soglia di luce diurna è impostata su "Disabilita".
Luce accesa quando viene rilevato un movimento, dopo che le persone se ne sono andate, luce spenta dopo un tempo di attesa.
Applicazioni: Luoghi poco illuminati come parcheggi sotterranei, sottopassaggi.

Quando viene rilevato un movimento, Dopo che le persone lasciano il rilevamento Dopo l'ultimo rilevamento e
il sensore accenderà l'area, la luce rimarrà al 100% del tempo di mantenimento attuale
luce al 100% di luminosità. luminosità entro il tempo di mantenimento. trascorso, luce spenta.

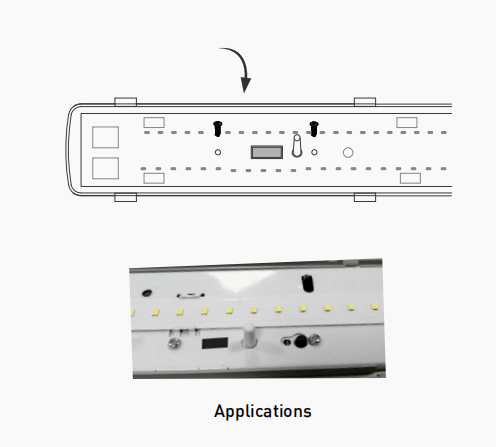

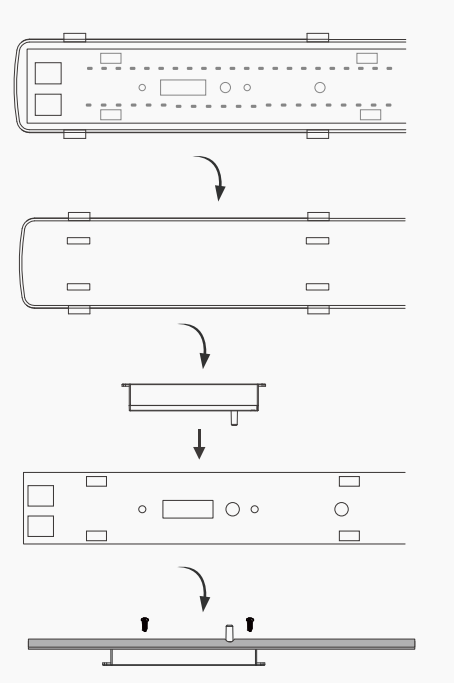

Metodo di installazione:

Note utente:

1. Le microonde possono penetrare pareti o vetri più sottili di 20 cm e attenuarsi se più spessi di 20 cm.
2. La tensione del driver deve essere stabile e fluttuare entro il 10%.
3. L'area di rilevamento sarà influenzata dalla velocità del movimento, dall'altezza di montaggio e dal volume del movimento.
4. Eseguire il test in giornate soleggiate senza paralume, poiché ciò influirà sul valore lux testato.

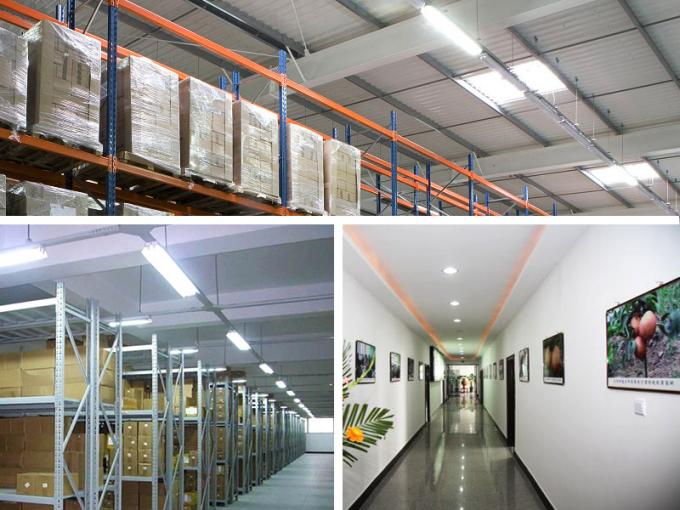

Applicazione:
