Sensore di movimento CC dimmerabile da 10,5-15 V, lunghezza filo 60 mm, dimensioni compatte

Contattaci

Lunghezza del cavo 60 mm Ingresso 10,5-15 V CC Sensore di movimento CC dimmerabile di dimensioni compatte

Caratteristiche del sensore:

1. Uscita: sensore di oscuramento 0-10 V; Corrente di funzionamento <30 mA;

2. Angolo di rilevamento di 360° quando montato a soffitto;

3. Opzioni di area di rilevamento stretta/ampia;

5. Temperatura di lavoro da -40 a 80 °C per supportare diversi ambienti;

5. Dimensioni del sensore 66*20,5*12,1 mm

6. Con connettore per facilitare il collegamento al driver LED. Risparmia tempo.

Descrizione del prodotto del sensore:

Garanzia	5 anni
Potenza di standby	≤0,5 W
Corrente di esercizio	<30mA±5%
Metodo di controllo	DIM/1-10V / telecomando
Frequenza delle microonde	5,8 GHz±75 MHz
Tensione di esercizio	10,5-15 V CC (corrente di alimentazione > 50 mA)
Potenza del microonde	<0,3 mW
Grado IP	IP 20
Temperatura di esercizio	-40°C~+80°C

Struttura meccanica del sensore di movimento:

Area di rilevamento	Stretto/Largo
Tempo di attesa	30 secondi/1 minuto/2 minuti/5 minuti
Soglia di luce diurna	50Lux/Disattiva
Periodo di standby	0s/1min/5min/∞
Livello di oscuramento in standby	10%/30%

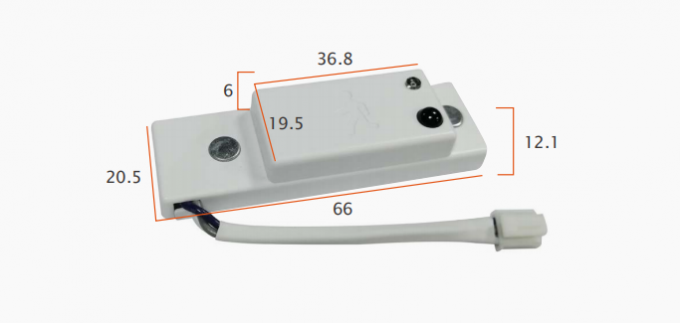

Disegno dimensionale (Unità: mm) del sensore di movimento:

Dimensioni compatte adatte a tutti i tipi di lampade.

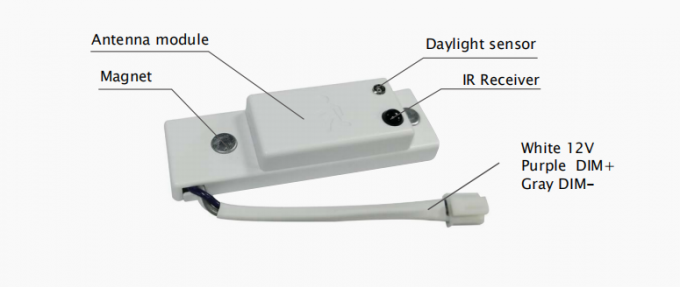

Schema elettrico del sensore di movimento:

Metodo di controllo	On/off / dimmerazione 1-10V/telecomando
Frequenza delle microonde	5,8 GHz±75 MHz
Tensione di esercizio	10,5-15 V CC (corrente di alimentazione > 50 mA)
Colore del filo	Bianco: 12 V, Viola: Dim+, Grigio: Dim-

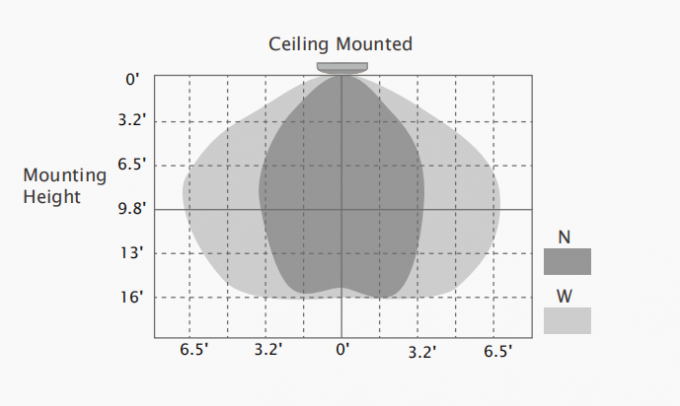

Copertura di rilevamento del sensore di movimento:

Questa cifra indica la distanza massima all'altezza di montaggio più elevata con una sensibilità del 100%.

Altezza di montaggio	4,8 m/15,74 piedi (montato a soffitto)
Campo di rilevamento	W: +/-5' Raggio; N: +/-2,5' (montato a soffitto)
Angolo di rilevamento	360° (montaggio a soffitto); <150° (montaggio a parete)
Rilevamento del movimento	0,5~1,5 m/s

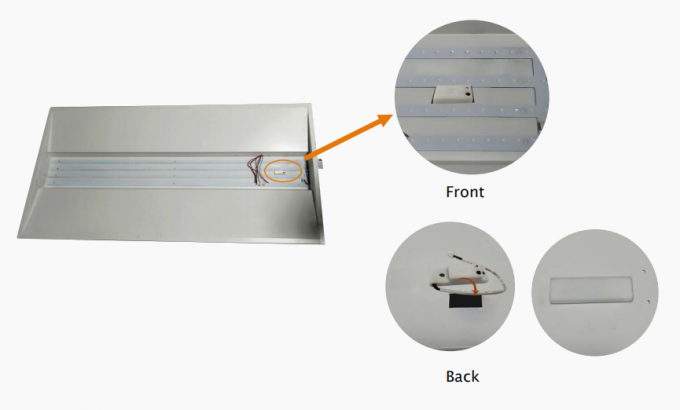

Installazione del sensore di movimento DC:

Connettore a 3 pin, spina e spina, molto facile da installare e facile da usare per il cliente finale.

Precauzioni per l'installazione del sensore di movimento	1. Il sensore a microonde può essere installato in qualsiasi lampada, eccetto quelle con involucro completamente in metallo.
	2. La superficie rilevata non può essere schermata da oggetti metallici.
	3. Assicurarsi che il modulo microonde sia completamente esposto all'esterno.
	4. La superficie di rilevamento del modulo sensore deve essere installata rivolta verso l'area di rilevamento.
	5. Tenere lontano dal conducente per evitare interferenze e lampeggi.
	6. Il cablaggio deve essere eseguito rigorosamente secondo lo schema elettrico per evitare cortocircuiti.

Adatto per plafoniere, plafoniere da incasso, plafoniere a prova di esplosione, plafoniere a listello, plafoniere lineari, tubi LED e così via.
