Sensore driver LED isolato da 40 W

Driver LED isolato da 40 W con corrente da 0,4 A per luce a barra

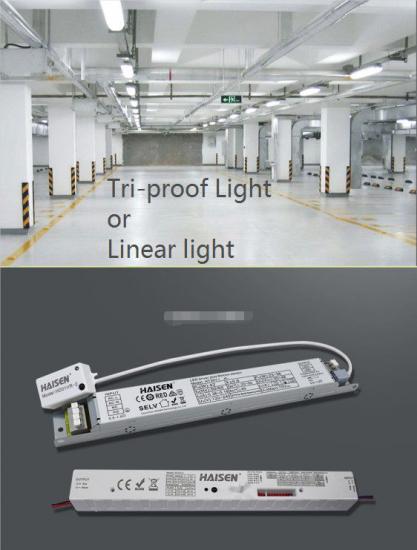

HT40V-I è un driver LED isolato da 40 W e un sensore di movimento a microonde combinati, prodotti 2 in 1 con tensione di uscita 30-54 V, priorità alla luce diurna e raggio di rilevamento e altezza di 6 m (A) x 14 m (P), funzione di oscuramento con corrente LED di uscita costante, adatto per luci a barra e luci a prova di trifase.

Caratteristiche:

1. Driver LED a soluzione isolata e sensore a microonde combinati

2. Priorità alla luce diurna

3. Controllo a tre livelli tramite uscita 1-10 V

4. 3 anni di garanzia, IP20

5. Design sottile appositamente per luci a stecca e luci a prova di triciclo

6. Corrente costante con opzioni di 0,7 A (30-54 V)/0,8 A (30-48 V)/0,90 A (30-42 V)/0,95 A/1,0 A (30-36 V)

7. Funzione di oscuramento con luminosità in standby del 10%/30%

8. Efficienza dell'83%

9. Raggio di rilevamento x altezza di 14 m x 6 m

10. Potenza di uscita 19 W max. con tensione di 30-54 V

11. Protezione anomala SCP: Ripristino automatico, OVP, OCP, OTP

12. Norma EMC EN55015

13. Antenna ad asta progettata per essere facilmente installata.

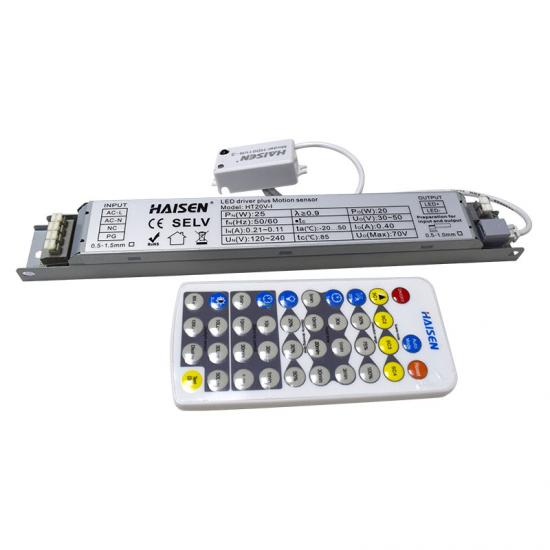

14. Impostazione del telecomando / Impostazione dell'interruttore DIP

Descrizione del prodotto

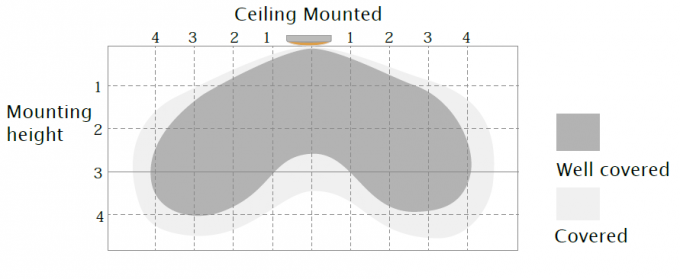

Campo di rilevamento

Questa cifra indica la distanza massima all'altezza di montaggio più elevata con una sensibilità del 100%.

Altezza di installazione tipica 2,5-4 m.

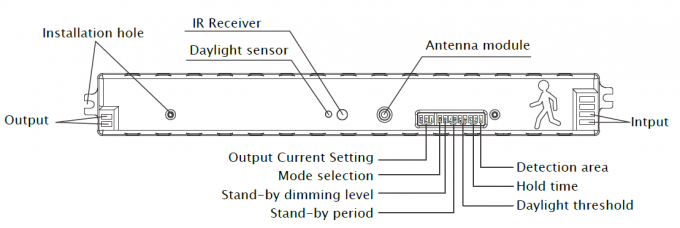

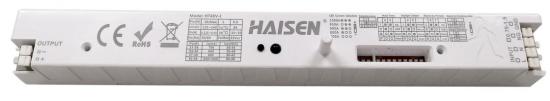

Struttura meccanica

Con dodici poli dell'interruttore DIP per impostare la corrente di uscita, la selezione della modalità, il livello di oscuramento in standby, il periodo di standby, l'area di rilevamento, il tempo di attesa e la soglia di luce diurna.

Con un ricevitore IR per supportare l'impostazione del telecomando.

Dotato di due fori di installazione, si fissa facilmente all'apparecchio di illuminazione per l'utente finale.

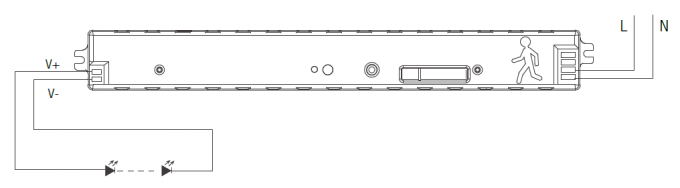

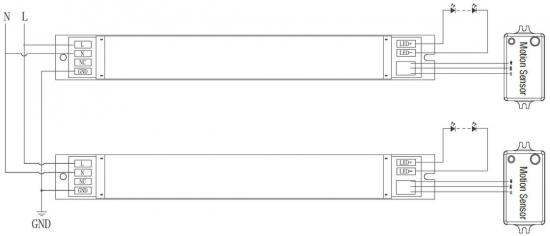

Schema elettrico

Due poli per il collegamento all'alimentazione (120-277 V CA)

Due pali per il collegamento con luce LED

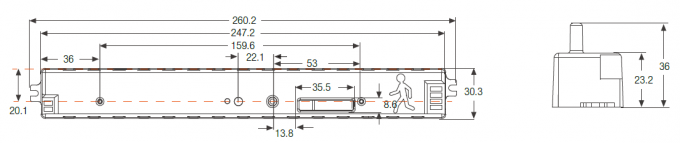

Dimensioni (mm)

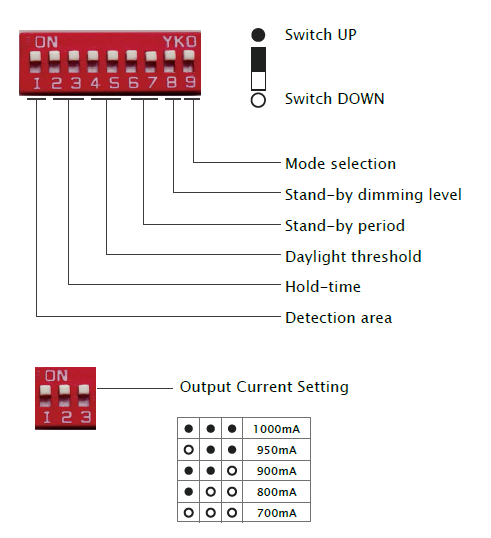

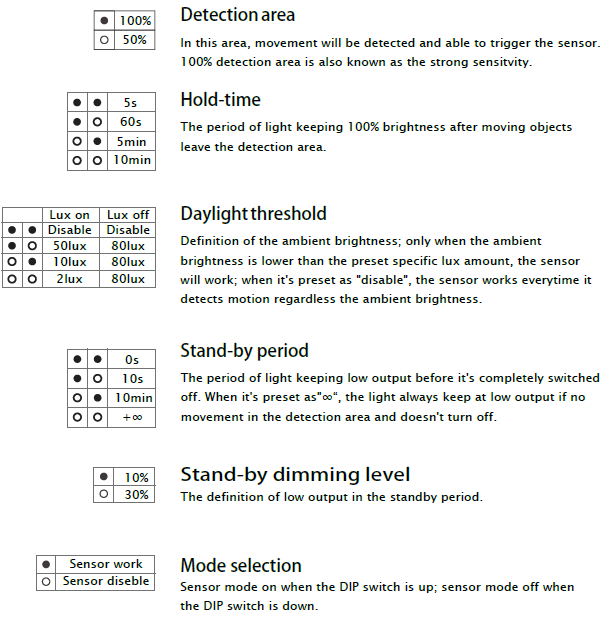

Impostazione dell'interruttore DIP

D Priorità luce

Grazie alla funzione di priorità alla luce diurna, HT19V-I è in grado di differenziare la luminosità della luce artificiale
dalla luce naturale dopo l'installazione all'interno dell'apparecchio e spegne automaticamente la luce quando
la luminosità ambientale supera il livello di lux preimpostato.

Prerequisito della priorità della luce diurna:
1. Il periodo di standby è +∞;
2. Il livello di oscuramento in standby è al 10% o al 30%;
3. La soglia di luce diurna è di 2Lux, 10Lux o 50Lux.

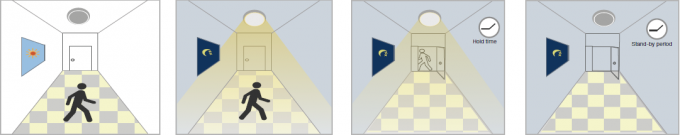

Demo dell'applicazione

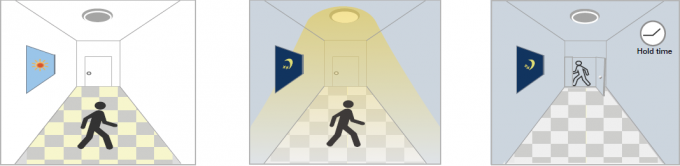

1. Funzione di accensione/spegnimento automatico:

La luce si accende quando rileva un movimento e si spegne quando le persone se ne vanno di notte. Applicazioni: corridoio, scale.
La soglia di luce diurna è impostata su "2lux, 10lux, 50lux"

Con sufficiente luce diurna, Con luce diurna insufficiente, Dopo l'ultimo rilevamento e
anche quando viene rilevato un movimento, quando viene rilevato un movimento, la luce si accende. il tempo di attesa attuale
la luce rimane SPENTA. trascorso, luce SPENTA.

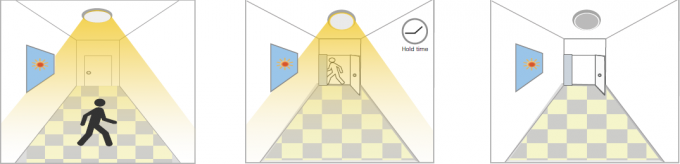

2. Nessuna funzione di luce diurna
La soglia di luce diurna è impostata su "Disabilita".
Luce accesa quando rileva un movimento, dopo che le persone se ne sono andate, luce spenta dopo il periodo di stand-by.
Applicazioni: Luoghi poco illuminati come parcheggi sotterranei, sottopassaggi.

Quando viene rilevato un movimento, Dopo che le persone lasciano il rilevamento Dopo l'ultimo rilevamento e
il sensore accenderà l'area, la luce rimane al 100% del tempo di mantenimento attuale
luce al 100% di luminosità. luminosità entro il tempo di mantenimento. trascorso, luce spenta.

3. Demo della funzione - Controllo dimmerabile/Funzione corridoio

Con sufficiente luce diurna, Con insufficiente Dopo l'ultimo rilevamento, Dopo lo stand-by
anche quando c'è movimento alla luce del giorno, quando c'è movimento la luce verrà attenuata, la luce verrà spenta.
rilevato, la luce rimane rilevata, luce accesa. fino alla modalità stand-by
OFF. livello di oscuramento (10% o

30%) dopo il tempo di attesa.

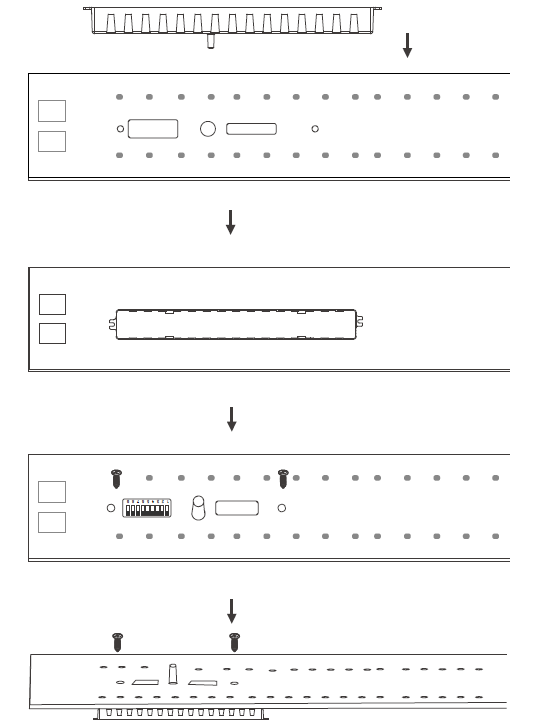

Metodo di installazione:

Note utente:

1. Le microonde possono penetrare pareti o vetri più sottili di 20 cm e attenuarsi se più spessi di 20 cm.
2. L'area di rilevamento sarà influenzata dalla velocità del movimento, dall'altezza di montaggio e dal volume del movimento.
3. Eseguire il test in giornate soleggiate senza paralume, poiché ciò influirà sul valore lux testato.

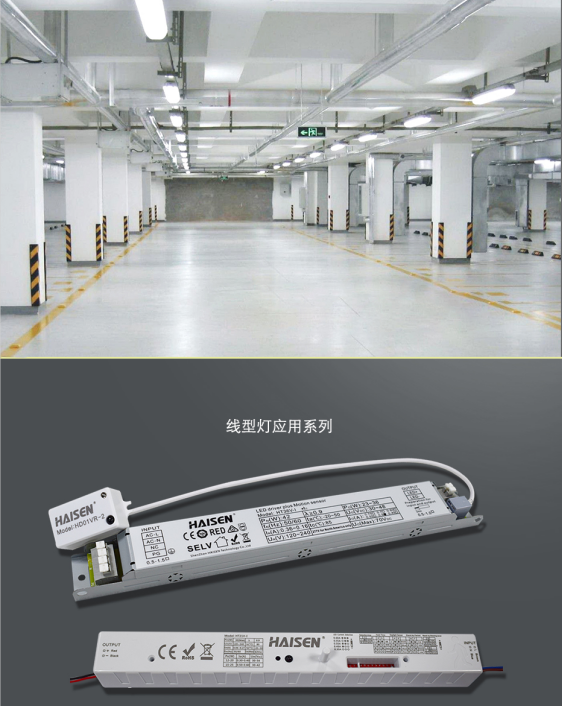

Caso applicativo:
