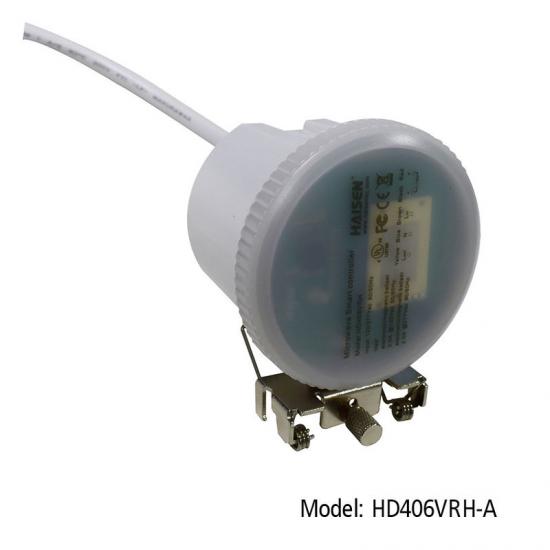

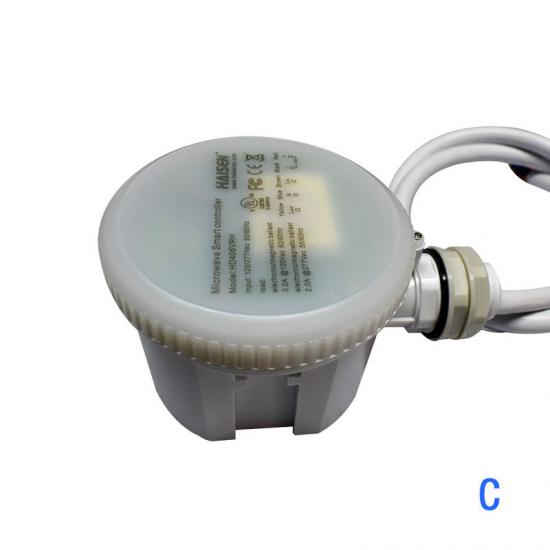

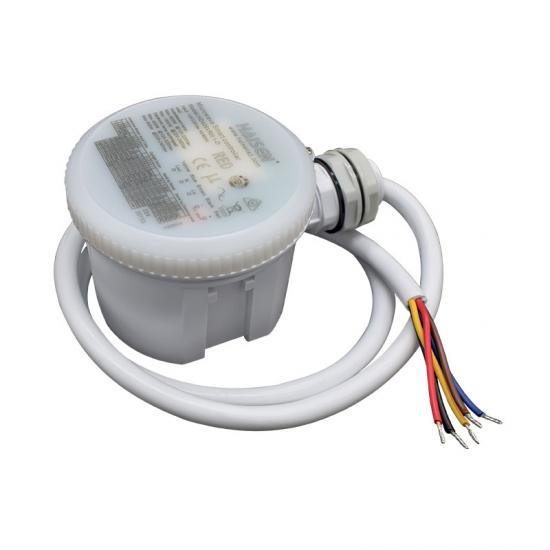

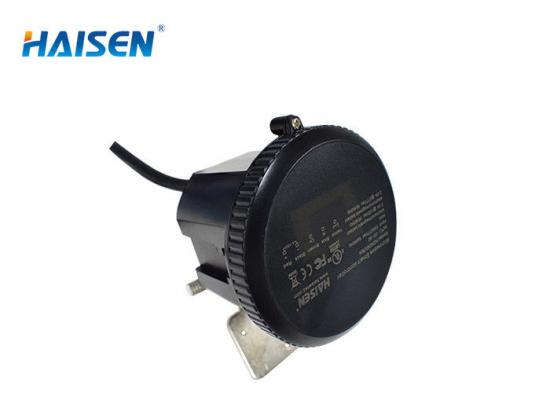

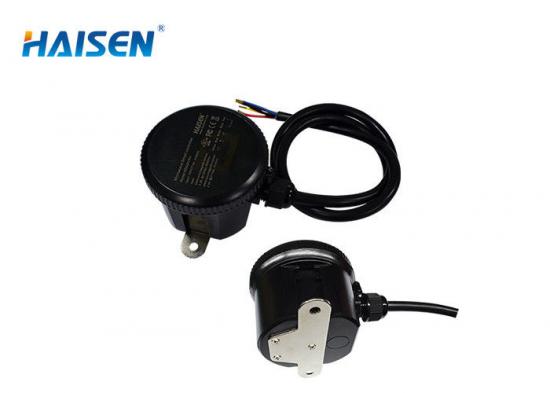

12 DIP Switch Sensore di movimento con telecomando per UFO Highbay

12 DIP Switch Sensore di movimento con telecomando per UFO Highbay

Caratteristiche:

1. Sensore di movimento a microonde da 5,8 GHz con funzione dimmerabile.

2. Supporta diverse installazioni e applicazioni, per montaggio superficiale, tradizionali luci LED ad alta luminosità con riflettore in alluminio, luci UFO ad alta luminosità o luci lineari/triproof ad alta luminosità.

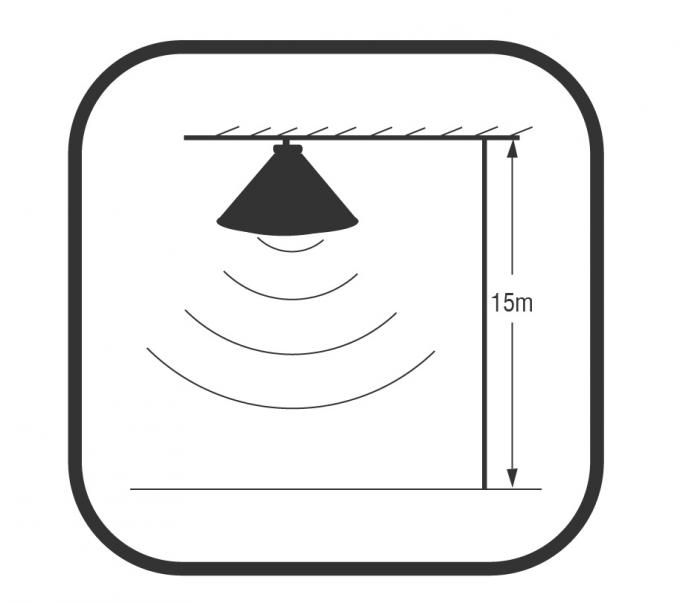

3. L'altezza massima di installazione è 15 m/49,2 piedi.

4. Tutti i parametri possono essere impostati tramite telecomando.

5. Sensibile e affidabile.

Dimmerazione 6,1-10 V.

7. IP 20 con 5 anni di garanzia.

Descrizione del prodotto:

Controllo ON/OFF Area di rilevamento Soglia di luce diurna Telecomando

Garanzia 5 anni Tempo di attesa 8-15 m Highbay Periodo di standby Livello di oscuramento in standby

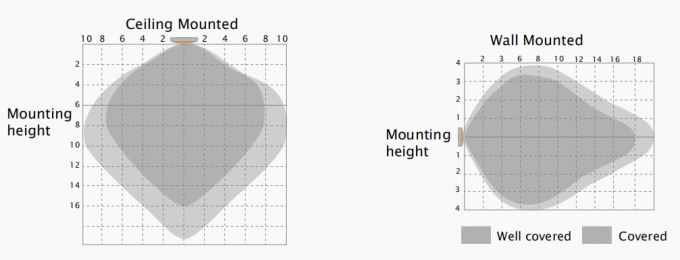

Campo di rilevamento

Questa cifra indica la distanza massima all'altezza di montaggio più elevata con una sensibilità del 100%.

Altezza di installazione tipica 8-15 m.

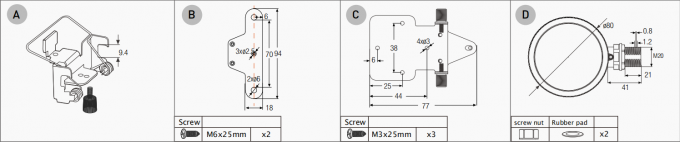

Struttura meccanica

Con 12 DIP switch e telecomando per impostare tutti i parametri

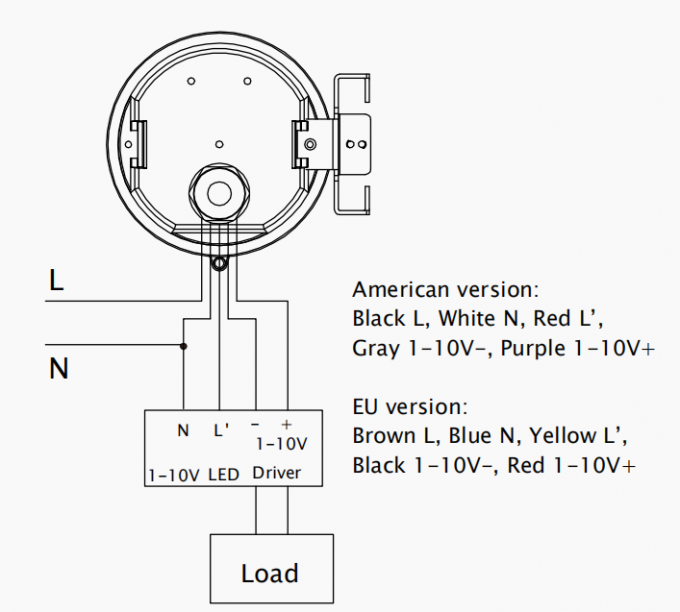

Schema elettrico

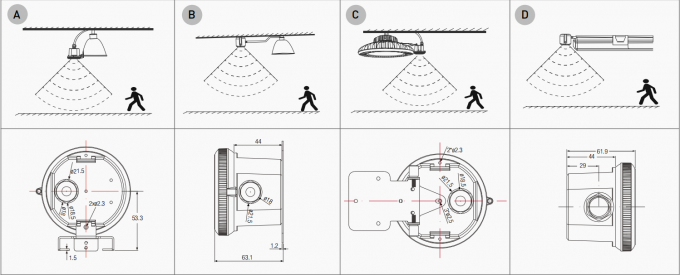

Dimensioni (mm)

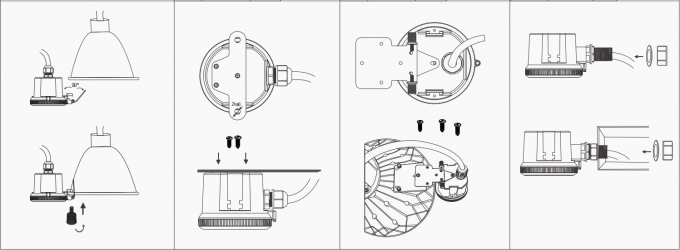

Metodo di installazione:

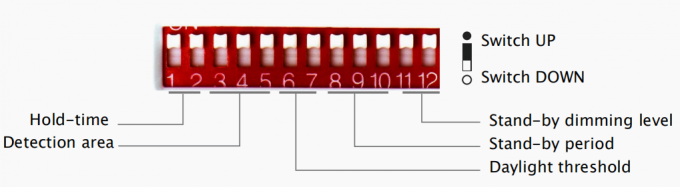

Dettagli dell'interruttore DIP:

Area di rilevamento:

In quest'area, il movimento verrà rilevato e potrà attivare il sensore. L'area di rilevamento al 100% è anche nota come elevata sensibilità.

Tempo di attesa:

Periodo in cui la luce mantiene il 100% di luminosità dopo che gli oggetti in movimento hanno lasciato l'area di rilevamento.

Soglia di luce diurna:

Definizione della luminosità ambientale; il sensore funzionerà solo quando la luminosità ambientale è inferiore al valore di lux specifico preimpostato; quando è preimpostato su "disattivato", il sensore funziona ogni volta che rileva un movimento, indipendentemente dalla luminosità ambientale.

Periodo di standby:

Periodo in cui la luce mantiene un'emissione bassa prima di spegnersi completamente. Quando è preimpostata su "∞", la luce mantiene sempre un'emissione bassa se non si verifica alcun movimento nell'area di rilevamento e non si spegne.

Livello di oscuramento in standby:

Definizione di bassa potenza nel periodo di standby.

Demo dell'applicazione

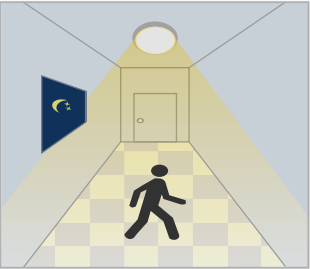

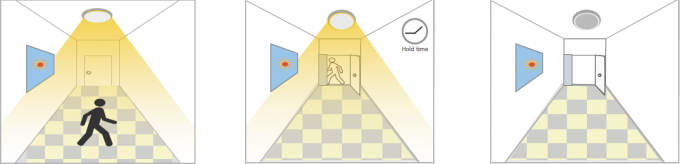

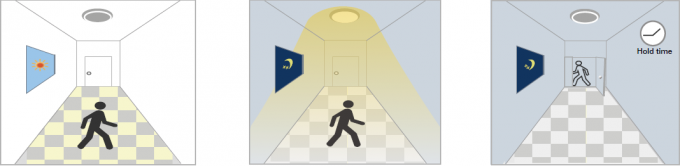

1. Funzione di accensione/spegnimento automatico:

La luce si accende quando rileva un movimento e si spegne quando le persone se ne vanno di notte. Applicazioni: corridoio, scale.

Con sufficiente luce diurna, Con luce diurna insufficiente, Dopo l'ultimo rilevamento e
anche quando viene rilevato un movimento, quando viene rilevato un movimento, la luce si accende. il tempo di attesa attuale
la luce rimane SPENTA. trascorso, luce SPENTA.

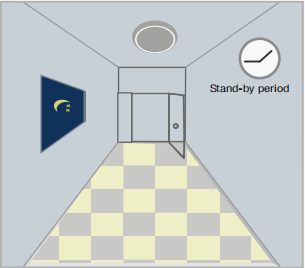

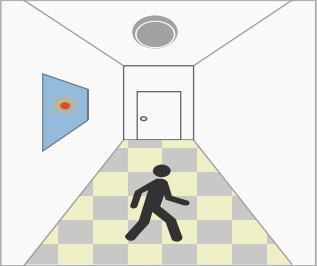

2. Nessuna funzione di luce diurna
La soglia di luce diurna è impostata su "Disabilita".
Luce accesa quando rileva un movimento, dopo che le persone se ne sono andate, luce spenta dopo il periodo di stand-by.

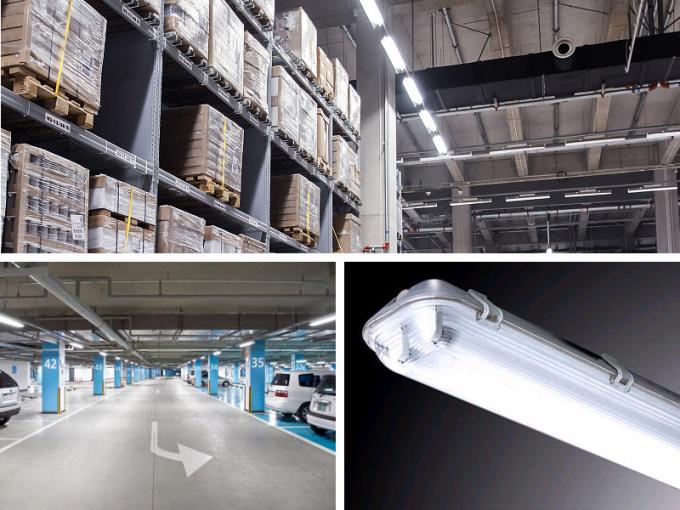

Applicazioni: Luoghi poco illuminati come parcheggi sotterranei, sottopassaggi.

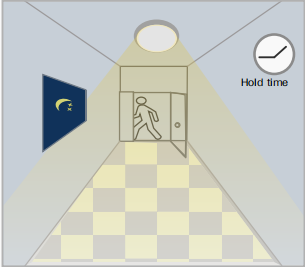

Quando viene rilevato un movimento, Dopo che le persone lasciano il rilevamento Dopo l'ultimo rilevamento e
il sensore accenderà l'area, la luce rimarrà al 100% del tempo di mantenimento attuale
luce al 100% di luminosità. luminosità entro il tempo di mantenimento. trascorso, luce spenta.

3. Demo della funzione - Controllo dimmerabile/Funzione corridoio:

Applicazione:

Note utente:

1. Le microonde possono penetrare pareti o vetri più sottili di 20 cm e attenuarsi se più spessi di 20 cm.
2. La tensione del driver deve essere stabile e fluttuare entro il 10%.
3. L'area di rilevamento sarà influenzata dalla velocità del movimento, dall'altezza di montaggio e dal volume del movimento.
4. Eseguire il test in giornate soleggiate senza paralume, poiché ciò influirà sul valore lux testato.

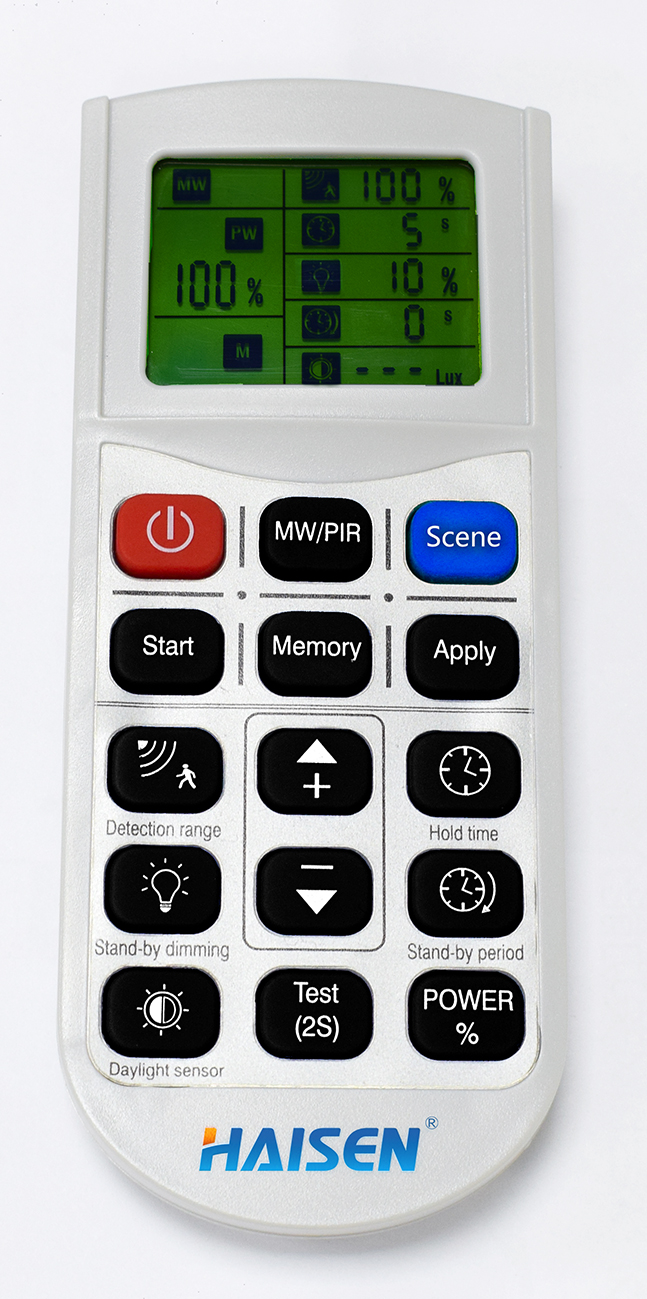

Modalità Memoria e Applica

1. Premere il pulsante "ON/OFF" per accendere o spegnere la luce.

2. Per reimpostare i parametri, seguire i passaggi indicati di seguito:

Fase 1 - Premere ON per accendere la luce se era spenta all'inizio.

Fase 2 - Premere "Start" sul sensore di impostazione del pozzo.

Fase 3 - Premere il pulsante di intervallo di rilevamento, tempo di attesa, livello di oscuramento in standby,

Periodo di stand-by e soglia di luce diurna uno dopo l'altro in sequenza (premere "+/-" per impostare i parametri).

Passaggio 5: premere “Memoria” per memorizzare le impostazioni.

Nota: l'intervallo di impostazione di ciascun parametro deve essere controllato entro 30 secondi.

Modalità di impostazione isolata

1. Premere il pulsante "ON/OFF" per accendere o spegnere la luce. Premere "Scena", il telecomando attivare le impostazioni salvate per ultime o mantenere le impostazioni predefinite di fabbrica.

2. Per reimpostare i parametri, seguire i passaggi indicati di seguito:

Fase 1 - Premere ON per accendere la luce se era spenta all'inizio.

Passaggio 2: premere un pulsante qualsiasi tra "Scena", "Test" e "Applica" per iniziare il rilevamento del sensore modalità.

Fase 3 - Premere il pulsante di intervallo di rilevamento, tempo di attesa, livello di oscuramento in standby, Periodo di stand-by e soglia di luce diurna uno dopo l'altro in sequenza.

3. Per programmare altre luci nella matrice che hanno sensori simili allo stesso programma.

Fase 1 - Premere "ON" sul secondo sensore

Passaggio 2: premere "Applica"

Note:

1. Le impostazioni verranno salvate automaticamente e rimarranno memorizzate finché non si preme nuovamente il pulsante di ripristino.

2. La luce lampeggerà durante l'impostazione di ciascun parametro.

3. L'icona lampeggerà durante l'impostazione del parametro corrispondente.
